一、生活污水處理成套設備設計依據

◆《城鎮污水處理廠污染物排放標準》GB18918-2002中的一級A排放標準

◆《中華人民共和國環境法》  （1989年12月）;

◆《中華人民共和國水污染防治法》  （1984年5月）;

◆《中華人民共和國固體廢棄物污染環境防治法》  （1995年10月）;

◆《建設項目環境保護管理?xiàng)l例》  （國務院令第253號1998年11月）;

◆《建設項目環境保護設計規定》  （國環字（87）002號文）。

 二、 生活污水處理成套設備設計標準

◆《室外排水設計規范》 2006年修訂  （GB500014-2006）;

◆《建筑給水排水實際規范》  （GBJ15-88）;

◆《建筑地基基礎設計規范》  （GBJ147-89）;

◆《混凝土結構設計規范》  （GBJ17-88）;

◆《工業與民用供電系統設計規范》  （GB50052-95）;

◆《給排水工程結構設計規范》；

◆《低壓配電裝置及線路設計規范》   （GB50054-92）

◆《建筑電氣設計技術規范》   （GBJ10-83）

◆《工業企業設計衛生標準》   （TJ36-79）

◆《建筑結構設計同意標準》  （BGJ68-84）

◆ 廠房提供的有關資料:

◆ 國內同行業、同原料、同生產工藝生產廢水的有關資料。

三、生活污水處理成套設備設計原則

◇ 嚴格按照各項相關的國家設計規范、標準、要求進行設計，執行國家環境保護的政策，符合國家和地方有關地 法規、規范及標準，污水經處理后達標排放。

廢水處理工藝與生產工藝密切結合，有針對性的選擇適合該廠廢水特點的工藝；力求做到系統布局合理，節約投資，又便于運行管理，充分發揮工程投資效益。

◇ 貫徹經濟性與可靠性并重的設計原則，合理降低工程造價和運行費用，提高工程質量，同時盡可能提高系統的可靠性與穩定性。

◇ 結合當?shù)氐膶?shí)際情況與客觀條件，因地制宜，積極穩妥地采用先進技術和優化、簡潔的工藝，使工程的設計、施工、運行管理都能達到預期目標。

◇ 工程設備采用名優產品，本著安全節能、維護方便、安全節能的原則進行選型，降低運行成本。

◇ 充分考慮工程的操作、管理、維護的方便；各構筑物布置緊湊，同時考慮管線敷設、構筑物施工開槽互相影響，構筑物間留有一定的距離。

◇ 廢水與泥沙處理充分利用當?shù)赜欣淖匀粭l件，各構筑物之間的連接管渠盡量簡單便捷，避免迂回曲折，減少水頭損失，減低能耗，廠區的豎向高程設計，盡量做到全場的土方平衡。

◇ 盡量做到綜合利用，使環境、社會和經濟效益有機的結合起來。廠區總平面布置盡量緊湊、美觀，在規劃用地范圍內，確保工程運行安全、衛生、穩定。

四、生活污水處理成套設備設計指標

4.1進水水質水量

   根據同類污水?dāng)?shù)據，設計水量按100m3/d。

4.2出水水質

根據業主要求，該廠廢水經治理后應達到中華人民共和國國家標準《城鎮污水處理廠污染物排放標準》 （GB18918-2002）中規定的一級A標準，如下：

 五、生活污水處理成套設備工藝方案設計

5-1 污水處理工藝分析

污水處理工藝的選擇直接關系到污水的處理效果、運行成本和工程總投資，因此慎重選擇適當?shù)奈鬯幚砉に囀潜竟こ痰年P(guān)鍵。污水處理工藝的選擇應根據設計進水水質、處理程度要求、占地面積、工程規模等多種因素進行綜合考慮，各種工藝都有其適用條件，應視具體情況而定。

5-2 工藝流程的確定

1、 膜生物反應器（MBR）

膜生物反應器（MBR）是把膜分離技術與生物技術相結合的新型污水處理高新技術。也就是把膜處理工藝與傳統的活性污泥法相結合，用膜組件代替?zhèn)鹘y(tǒng)活性污泥法中的二沉池，利用膜的高效截留作用，進行固液分離，從而構成了膜生物反應器污水處理工藝。這是一種新型高效的污水處理工藝。在污水處理領域已被受矚目，被認為是21世紀世界上最有發展的高新技術之一。經MBR處理后的污水可以直接回用。出水水質良好且穩定，不僅能夠完全去除懸浮物，并且可以去除幾乎所有的細菌與病毒，產水濁度接近于零，對主要污染物的去除率很高，節流減排，實現污水資源化。

2、MBR的優勢

（1）、高效的固液分離技術，使分離效果遠好于普通的二次沉淀池，能夠完全去除出水懸浮物，出水濁度接近于零，產水水質良好且穩定。產水可以直接回用。

（2）、 由于MBR將傳統污水處理的曝氣池與二沉池合二為一，大幅減小占地面積，并節省土建投資。

（3）、生物處理單元的污泥濃度高，泥齡長，從而大大提高了難降解的有機物的降解效率。同時，由于活性污泥的吸附作用，使主要污染物（ＣＯＤ）的去除率可達９０％。

（4）、由于膜的截留作用，硝化細菌被完全截留在生物反應器內，并且繁殖，增強了系統的硝化能力，提高了氮、磷等污染物的去處。

（5）、反應器在低有機負荷率情況下運行，剩余活性污泥量遠低于傳統工藝法的活性污泥量，無污泥膨脹，降低了對剩余污泥的處置費用。

（6）、系統實現自動控制，操作管理方便，噪音小。

5-3 具體工藝流程

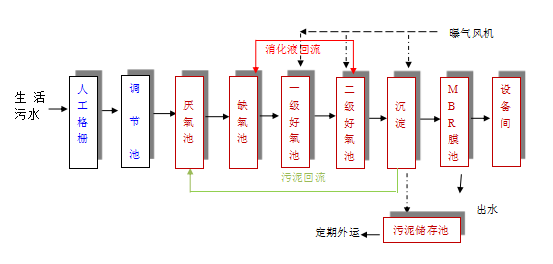

本著處理效果好、運行成本低、投資省的原則，本設計具體工藝流程如下：

5-4工藝說明

本設計采用的厭氧＋缺氧+好氧+MBR膜處理工藝在國內生活污水處理方面已得到廣泛應用，其主要有以下特點：

1、生活污水經格柵后自流進入調節池，由于污水的水質水量變化較大，因此要經過調節池進行調節水質水量。

2、厭氧/好氧工藝是厭氧區和缺氧區組成的最簡單的強化生物除磷工藝。回流活性污泥被回流至厭氧區中，污泥中的聚磷菌在厭氧條件下，受到壓抑而釋放出體內的磷酸鹽，產生能量用以吸收快速降解有機物，并轉化為PHB（聚β羥丁基酸）儲存起來。然后混合液進入好氧區，聚磷菌在好氧條件下降解體內儲存的PHB產生能量，用于細胞的合成和吸磷，形成高濃度的含磷污泥，隨剩余污泥一起排出系統，從而達到生物除磷的目的。

在具有足夠泥齡的條件下，BOD5在好氧池內被降解的同時，也完成硝化反應。

在系統上，該工藝是最簡單的除磷脫氮工藝，在厭氧、缺氧、好氧交替運行的條件下，可抑制絲狀菌的繁殖，克服污泥膨脹，使得SVI值一般小于100，有利于泥水分離，在厭氧和缺氧段內只設攪拌機。由于厭氧、缺氧和好氧三個區嚴格分開，有利于不同微生物菌群的繁殖生長，脫氮除磷效果好

3、生物接觸氧化（好氧池）法生物池內設置填料，由于填料的比表面積大，池內充氧條件好，生物接觸氧化池內單位容積的生物體量都高于活性污泥法曝氣池及生物濾池，因此生物接觸氧化池具有較高的容積負荷；利用系統中培養的硝化菌及脫氮菌，同時達到去除污水中含碳有機物及氨氮的目的，與經普通活性污泥法處理后再增加脫氮三級處理系統相比，基建投資省、運行費用低、電耗低、占地面積少。
